Панели инструментов

Данная страница содержит описание назначения элементов панелей инструментов программного комплекса:

• стандартная панель (Табл. 1);
• панель вставки конституент в РС-форму (Табл. 2);
• панель инструментов ОСС (Табл. 3).

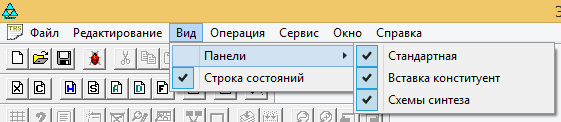

Для того, чтобы отобразить панель инструментов, необходимо воспользоваться пунктом меню Вид / Панели, как показано на рисунке ниже.

Стандартная панель

Табл. 1. Элементы стандартной панели

Вид	Название	Описание
	Создать	Создание нового документа
	Открыть	Открытие существующей концептуальной схемы
	Сохранить	Сохранить активный документ
	Сообщить об ошибке	Сообщите нам о найденной ошибке!
	Копировать	Копирование выделенных конституент
	Вставить	Вставка выделенных конституент
	Мозаика горизонтальная	Расположить окна горизонтально без перекрытия
	Мозаика вертикальная	Расположить окна вертикально без перекрытия

Панель вставки конституент

Табл. 2. Элементы панели вставки конституент

Вид	Название	Описание
	Базисное множество	Вставка конституенты базисного множества
	Константное множество	Вставка конституенты константного множества
	Ступень	Вставка конституенты сокращение ступени
	Родовая структура	Вставка конституенты родовой структуры
	Аксиома	Вставка аксиомы
	Терм	Вставка терма
	Терм-функция	Вставка терм-функции
	Теорема	Вставка конституенты теоремы
	Вставка по месту	Вставка пустой конституенты выделенного слоя
	Удаление конституенты	Удаление активной конституенты

Панель схемы синтеза

Табл. 3. Элементы панели схемы синтеза

Вид	Название	Описание
	Линии сетки	Отображать сетку
	Легенда ОСС	Отображать легенду для ОСС
	Лог ОСС	Открывает лог выполнения операций в ОСС
	Добавить пиктограмму	Добавление пиктограммы базисной РС-формы в операционную схему синтеза
	Удалить пиктограмму	Удаление пиктограммы из операционной схемы синтеза
	Редактировать файл	Открыть окно редактирования файла пиктограммы
	Сопоставить файл пиктограмме	Сопоставление пиктограммы ОСС файлу РС-формы
	Наметить операцию	Связывание пиктограмм для последующих операций
	Редактировать операцию	Задание типа и параметров операции
	Синтез пиктограммы	Осуществить операции для получения выделенной пиктограммы
	Выполнить операции	Осуществить операции необходимые для обновления результатов
	Отдалить	Уменьшение масштаба изображения ОСС
	Приблизить	Увеличение масштаба изображения ОСС
	Сдвиг влево	Переместить пиктограмму на ячейку влево
	Сдвиг вправо	Переместить пиктограмму на ячейку вправо

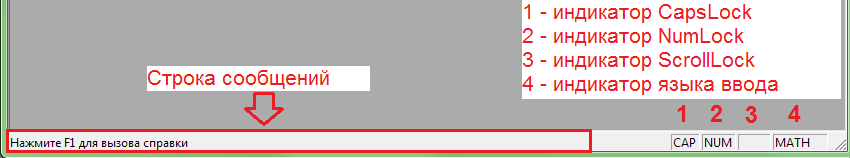

Строка состояния

Строка состояния содержит следующие индикаторы

• Индикатор CapsLock (набор букв в верхнем регистре).
• Индикатор NumLock (использование цифровой клавиатуры).
• Индикатор ScrollLock (использование клавиш курсора – стрелочек).
• Индикатор языка ввода. Подробнее об особенностях ввода выражений ЯРС можно узнать в пункте данного описания.
